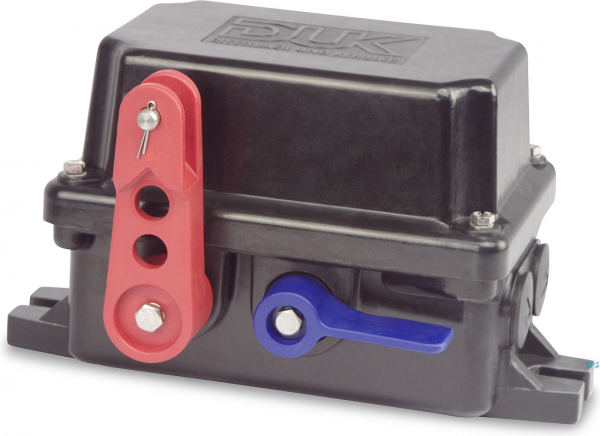

DUK Seilzugnotschalter, ATEX Zone 22 LHPEw-10/1-B-EX

DUK Seilzugnotschalter, ATEX Zone 22 LHPEw-10/1-B-EX

NEU / OVP
Herstellernummer: LHPEw-10/1-B-EX
Ausführung:

Entspricht der ATEX-Richtline für Zone 22

• Gerätegruppe II
• Kategorie 3D
• Korrosionsfreies GFK-Gehäuse (LHP)
  • optional auf Anfrage aus Gusseisen (LHM)
• IP67
• Sprungschaltung
• Zwangsöffnung

Auch erhältlich:

• mit Dupline Bus von Carlo Gavazzi
• mit Meldeleuchte

Konstruiert sind diese Schalter für den langjährigen Betrieb unter extremen Einsatzbedingungen. Sie widerstehen rauestem Betrieb, mechanischen Belastungen wie auch der Korrosionsgefahr durch aggressive Medien. Sie erfüllen die Forderungen der Norm EN60079-31 (Schutz durch Gehäuse). Mit der Markierung II 3D Ex tc IIIC Dc IP67 T90°C und den zugehörigen Zertifikaten, sind sie zugelassen für die Verwendung in entsprechenden Bereichen leitfähigen Staubes.

Seilzugnotschalter dieses Typs sind geeignet zur zweiseitigen Reißleinenmontage, eine nach links und eine nach rechts, mit bis zu jeweils 50 Meter Länge. Alle eingebauten Kontakte schalten gleichzeitig um, wenn eine der beiden Reißleinen gezogen wird. Die eingebaute Zwangsöffnung sorgt für die sichere Öffnung der NC-Kontakte. Mit der Umschaltung erfolgt automatisch die Verrastung. Der in der betätigten Stellung verbleibende Hebel signalisiert, leicht erkennbar, dass dieser Schalter betätigt wurde und zeigt auch die Richtung an, aus welcher die Reißleine gezogen wurde.

Individuell erfolgt die Ausstattung mit bis zu 4 Öffnerkontakten plus 4 Schließerkontakten. Alle eingebauten Kontakte schalten unabhängig von der Richtung aus der die Reißleine gezogen wird. Vorteilhaft ist die Selbstreinigung der Kontakte. Diese reiben bei jeder Betätigung die Oberflächen aneinander und schieben dabei eventuell isolierende Beläge beiseite.

Die Kontakte bestehen aus massivem Silber. Optional werden die Kontaktoberflächen mit Gold ausgestattet, diese sind geeignet fürkleinste Ströme und Spannungen. Der konkurrenzlos lange Schaltweg (manuelle Zugweg an der Reißleine bis zum Abschalten) verhindert größtmöglich ungewollte Abschaltungen z.B. durch auf die Reißleine fallendes Schüttgut.

Auswahlmöglichkeiten bestehen auch bei den Materialien der in den Dimensionen identischen Gehäuse:

• (LHP Gehäuse) Einerseits das unverwüstliche, kostengünstige Gehäuse aus dickwandigem, gepresstem, speziell für den Einsatz in EX-Bereichen zulässigem Polyester mit reduziertem Oberflächenwiderstand. Zudem auch noch perfekt korrosionsbeständig in aggressiven Atmosphären.
• (LHM Gehäuse) Andererseits das Gehäuse aus Gusseisen: stabilstmöglich, befriedigend korrosionsbeständig (jedoch wesentlich besser als Aluminium), aufwändig in der Herstellung, zweischichtig mit 2-Komponentenlack geschützt.

Technische Daten

• Konformität EN 60947-5-5, EN 60079-31 UVV-VBG10 sowie EN 0418 bei Ausstattung mit zwei Spannfedern SPF-W
• Kennzeichnung EX II 3D Ex tc IIIC Dc IP67 T90°C
• Schutzart mindestens IP 67 (EN 60529), mindest IK 08 (EN 62262)
• Zulässige Temperatur -40°C bis 80°C (optional minimum -55°C)
• Maximale Temperatur der Gehäuseoberfläche: 90°C
• Kontakte: Bis zu 4 Öffner mit Zwangsöffnung und 4 Schließer
• Ith thermischer Dauerstrom 10A
• Schaltleistung Silber: 400VAC 6A / 230VAC 8A / 24VDC 10A / 80VDC 3A
• Minimaler Strom Gold: 1mA bei 6VDC
• Gebrauchskategorie
  • Silber: AC-15 230V 1A DC-13 110V 0,5A
  • Gold:AC-12 230V 250mADC-12 110V 250mA
• Uri Bemessungsisol.spannung 400V
• Uimp Bemessungstoßspannung 4kV
• Zulassung der Mikroschalter DVE 6671, 6827 CCC 40026213
• elektrische Anschlüsse Schraubklemmen, je Klemme 1 oder 2 Kabel à max 2,5mm²
• Leitungseinführung 2 x M25 Gewinde
• Gehäusematerial
  • LHP… dickwandiges Polyester, korrosionsbeständig gegen Seewasser und die meisten Chemikalien
  • LHM… Gusseisen
• Gehäusefarben
  • LHP… schwarz
  • LHM… gelb, optional andere ,
• Gewicht / Masse
  • LHP… ca. 2,2 kg,
  • LHM… ca. 6 kg
• Befestigung 2 Langlöcher für M10-Schrauben, Ausrichtung beliebig
• Sicherheitstechnische Kenngrößen nach EN ISO 13849-1
• B_10d=B₁₀ 80000 Schaltspiele
• TM max 20 Jahre

Gehäuse aus Gusseisen (LHM)
Alle genannten Schalter sind auch in Gehäusen aus Gusseisen erhältlich, die Bezeichnung ist dann: LHM.... anstatt LHP.... , z.B. LHMEw-10/2-B-EX
